Oyaide ACROSS 3000 (Kaiutinkaapeli) (30m reel)
Ensimmäinen ACROSS-sarja ilmestyi vuonna 2006 vallankumoukselliseen CIS-rakenteeseen, vallankumoukselliseen ristieristävään rakenteeseen, joka käyttää ilmakerrosta vaimentimena. Kaikki tunnustavat suorituskykynsä erinomaisuuden ja se on ylpeyttänyt yli 100 000 metriä lähetyksiä Oyaide Electricin ydinkaapelina.
Ensimmäisen ACROSS-sarjan tuotanto valmistuu kuitenkin vuonna 2013 PCOCC-A-johtimen päättymisen vuoksi. Monien vaikeuksien jälkeen olemme luoneet ”tarkkuusjohtimen 102 SSC” korvaamaan PCOCC-A: n ja kaupallisuttaneet uuden ACROSS-sarjan käyttämällä tätä johdin *. ACROSS 2000, ainoa ACROSS-sarjan kaiutinkaapeli, päivitetään nyt ACROSS 3000: ksi tarkkuusjohtimella 102 SSC.
"ACROSS 3000" esittelee Misu Electric Wiren tarkkuusjohtimen "102SSC" ja patentoidun tekniikan "3E twist". CIS-rakenteen perusrakenne, koaksiaalinen kaksoisjohdin jne., Perii alkuperäisen rakenteen sellaisenaan, mutta johtimen poikkipinta-ala on suurennettu 1,5 kertaa (2,0Sq⇒3,0Sq) verrattuna ACROSS 2000: een. Tämä vähentää huomattavasti johtimen vastusta (0,84-0,63Ω / 100m). Siirtokapasiteettia on edelleen parannettu. Ole hyvä ja nauti Oyaiden itseluottamisesta, jota viimeisimmällä tekniikalla on edelleen kiillotettu.
Tuotteen ominaisuudet
- Seuraavan kaiutinkaapelin ensimmäinen "ACROSS 2000" -kaiutin. Uusi ACROSS 3000 -kaiutinkaapeli "Precision Conductor 102 SSC" -kaapilla.
- Ensimmäisen sukupolven perintö omaksutaan poikittainen eristävä rakenne (CIS-rakenne), joka vaimentaa värähtelyjä erinomaisella stabilointivaikutuksellaan samalla vähentäen kapasitanssia ja parantamalla suurtaajuusominaisuuksia samalla kun ilmakerrosta käytetään vaimentimena.
- Ensimmäisen sukupolven perimässä eristemateriaalissa käytetään suurimolekyylipainoista polyolefiinia, jolla on erittäin pieni dielektrisyysvakio, joka on 1/4 PVC: stä.
- Esitteli patentoidun tekniikan "3E twist" keskijohtimen kiertämiseksi (Mitsusu Electric Wire, patenttijulkaisu 2009-266670).
- Johdin tehdään tiheämmäksi "3E-kierteellä", jossa kolmen tyyppisiä johtimia, joilla on erilaiset langanhalkaisijat, kierretään geometrisesti, ja äänenlaadun huonontuminen interline-vääristymisen vuoksi on eliminoitu.
- Poikkileikkauspinta-alaa käytetään verrattuna ”ACROSS 2000” (2.0Sq⇒3.0Sq). Pienempi johtimen vastus (0,84Ω → 0,63Ω / 100m). Saavuttaa edelleen siirtokapasiteetin parantamista.
- Ulkopinta on tyylikäs Beluga-väri (kaviaarimusta), jossa ei ole halogeenitonta vaippaa, yksinomaan äänentoistoon, erinomaisella tärinänvaimennuksella.
Käyttää Oyaide Electricin 102SSC-tarkkuusjohdinta
- Vain neitsyt kuparia, joka ei sisällä kierrätettyä kuparia, käytetään jopa JIS C1011: n mukaisessa kuparissa epäpuhtauksien saastumisen minimoimiseksi.
- 100% pintaan tarttuvien epäpuhtauksien poisto kuorimalla.
- Johtimen pintakerroksen läpi virtaavien sähköisten signaalien virtauksen tasaamiseksi sitä ohennetaan luonnollisella timanttisydämällä säikeen pinnan sileyden parantamiseksi.
- Hieno lanka, jonka käsittelytarkkuus on ± 1 μm ja ylittää huomattavasti standardin virheen toleranssin ± 8 μm.
- Maailman ensimmäinen erittäin tiheä, eriläpimittainen johdin 3E-hihnarakenne hyväksytään kierrelankaprosessissa (patentoitu). Lisää säikeiden tiheyttä ja pyöreyttä, vakauttaa sähköominaisuudet.
- Kahdesti hehkutusprosessi eliminoi mekaanisen rasituksen ja säikeiden rasituksen.
- Perusteellinen tuotehallinta, mukaan lukien tuotannonhallinnan luvut, huolto- ja toimituspäivät. Saavutti korkeimman luokan sähkönjohtavuuden - 102,3% IACS.
* Napsauta tätä saadaksesi lisätietoja tarkkuusjohtimesta "102SSC" .
Patentoitu tekniikka "3E twist", joka kiertää kolmen tyyppisiä eripaksuisia johtimia
3E-juosteinen rakenne on kollektiivinen kierrejohdin, jolla on samankeskinen säikeinen konfiguraatio, mikä tekee kierrelangan järjestelystä tiheän järjestämällä kolmen tyyppisiä erilaisia langanhalkaisijoita. Johtimen kokoonpanoa voidaan pienentää halkaisijaltaan parantaen johtimen ominaisarvoja. Kolme tyyppisiä johtimia, joilla on erilaiset johtimien halkaisijat, on järjestetty geometrisesti, minimoiden lankojen välinen rako ja parantamalla langan tiheyttä.
Kierretyn langan ulkohalkaisijan pienentämisen lisäksi se ylläpitää vakaata ja erittäin tarkkaa ulkohalkaisijaa, ja sillä on ainutlaatuinen johdinrakenne maailmassa, jossa poikkileikkaus kiertymisen jälkeen on täydellinen ympyrä. Seurauksena eristin ja johdin saatetaan läheiseen kosketukseen toistensa kanssa, ja tasainen paksuus eliminoidaan eliminoimalla eristemateriaalin satunnainen paksuus. Sähköisten ominaisuuksien vakauttaminen, kuten esimerkiksi etäisyyden pitäminen suojassa aina tasaisena.

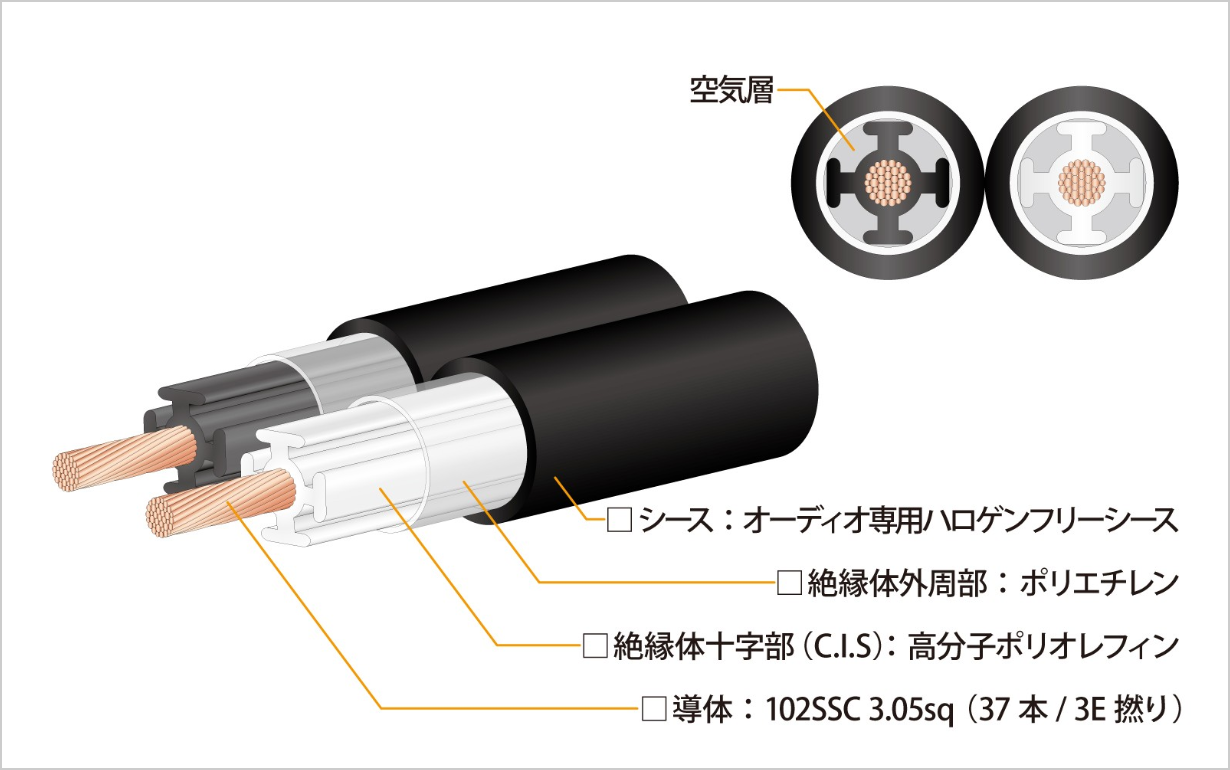

CIS-rakenne, jossa ilmakerros vaimentimena
Oyaide Electricin ainutlaatuinen ristieristävä rakenne (CIS-rakenne), joka käyttää ilmakerrosta vaimentimena, pienentää kapasitanssia, parantaa korkean taajuuden ominaisuuksia ja vaimentaa tärinää erinomaisen stabilointivaikutuksensa ansiosta. Perusarkkitehtuurilla on koaksiaalinen ulkoasu hyödyntääkseen CIS-rakennetta parhaalla mahdollisella tavalla. CIS-rakenne tukee keskijohdinta pisteissä eikä tasoissa minimoimalla keskijohtajan ja ulkomaailman väliset häiriöt.
Sisäpuolella oleva ilmapelti suunniteltiin täysin erilaisella idealla. Tavanomaisessa lähestymistavassa värähtelyyn rakenne oli sellainen, että sisäisesti tuotettu tärinä vaimennettiin yhdisteellä, mutta "ACROSS 3000" on lähestymistapa ideasta vapauttaa tärinä tärinän absorboinnin ja vaimentamisen sijasta. Lisäksi tämä CIS-rakenne ei vain edistä sen erinomaista stabilointivaikutusta, vaan myös huomattavasti parantaa sähköominaisuuksia.
Koska suojakerroksen ja suojan väliin on järjestetty ilmakerros, se on erittäin tehokas vähentämään huomattavasti kapasitanssia. CIS-rakenteen muodostava eristemateriaali on tehty suurimolekyylipainoisesta polyolefiinista, jonka dielektrisyysvakio on erittäin alhainen, 1/4 PVC: stä. Näillä alkuperäisillä rakenteilla ja materiaaleilla ACROSS 3000 erottuu vertaansa vailla ketterästä vasteestaan ja stressitömästä spatiaalisesta ilmaisustaan.
Oyaide Electric perinteinen vain äänivapaa halogeeniton vaippa
Ulkopäällysteeksi käytetään Oyaide Electricin perinteistä äänetöntä halogeenitonta vaipua ja valitaan tyylikäs ja tyylikäs viimeistelty Beluga-väri (kaviaari / musta). Vastaa mitä tahansa audiojärjestelmää ilman vaivaa. ”ACROSS3000” ja “102 SSC” on merkitty suojaan.
Tuotteen tekniset tiedot
rakenne | CIS (ristieristetty stabilisaattori) rakenne |
---|---|
johdin | 102 SSC |
Langan koostumus | 3.0Sq (kierre 37-3E) |
Eristysristi | Polymeeri polyolefiini |
Ulompi eristin | polyeteeni |
ulkopuoli | Halogeeniton vaippa vain ääntä varten |
Ulkohalkaisija | 9.2x18.5mm |
Johdinvastus | 0,63Ω / 100m (20 ℃) |
kapasitanssi | 34pF / m (1 kHz) |
